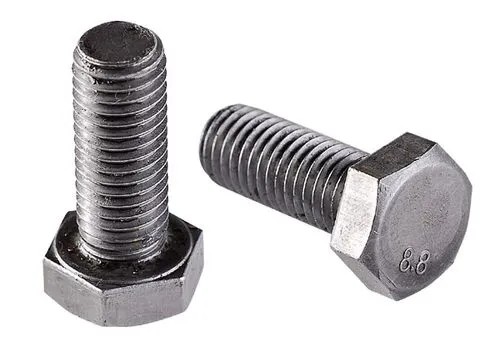

緊固件,是作緊固連接用且應用極為普遍的一類機械零件。使用行業普遍,在各種機械、設備、車輛、船舶、鐵路、橋梁、建筑、結構、工具、儀器、化工、儀表和用品等上面都可以看到,是應用較普遍的機械基礎件。
規格:
一般螺絲稱呼都是牙紋稱呼徑*螺絲長度。
牙紋稱呼徑,公制常用的有:M2,M3,M4,M5,M6,M8,M10,M12等;
美制常用的有:4#-40,6#-32,8#-32,10#-24,1/4-20,5/16-18,3/8-16,1/2-13等。
而螺絲長度,是指埋入被載物體的有效長度。比如:沉頭螺絲被載入的是總長度,半沉頭螺絲要加上半個頭的長度,而圓柱頭螺絲長度則不包含頭部尺寸。
對于規格,建議是加上牙距。例如M4-0.7x8,4指牙外徑是4mm,0.7是指兩個牙峰之間的距離為0.7mm,8指埋入被載物體的有效長度為8mm。
為了簡化,不寫牙距,我們把粗牙默認為標準牙,因為常見;這樣就不用標出了。這點公制才有,美制產品還是要標牙距。
這里重點講一下美制螺絲的規格,如6#-32*3/8,6#是牙外徑,接近于3.5mm;32是每英寸的螺紋長度里有32個牙(相當于公制螺絲的牙距);3/8則是螺絲的長度(具體同公制螺絲)。
這里須記住的2個公式:牙外徑A#=(Ax0.013+0.06)x25.4(mm), 1英寸=25.4mm。
其中2#=2.2mm,4#=2.9mm,6#=3.5mm,8#4.2mm,10#=4.8mm是須熟記數據。其中各個規格的螺絲對應的牙數也須熟記:2#-56,4#-40,6#-32,8#-32,10#-24,1/4-20,5/16-18,3/8-16,1/2-13(美制標準牙)。
