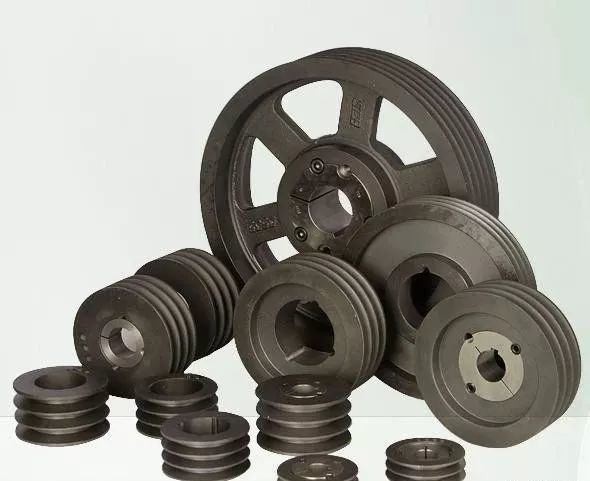

皮帶輪,屬于盤轂類零件,一般相對尺寸比較大,制造工藝上一般以鑄造、鍛造為主。一般尺寸較大的設計為用鑄造的方法,材料一般都是鑄鐵(鑄造性能較好),很少用鑄鋼(鋼的鑄造性能不佳);一般尺寸較小的,可以設計為鍛造,材料為鋼。皮帶輪主要用于遠距離傳送動力的場合。
不同型號的皮帶輪尺寸也不同,一般的皮帶輪輪槽角度分別為34度、36度、38度三種。
O型皮帶輪的帶輪半徑范圍在25mm~35.5mm時為34度;在35.5mm~45mm時為36度,大于45mm時為38度。
A型皮帶輪的帶輪半徑范圍在35.5mm~50mm時為34度,50mm~62.5mm時為36度;大于62.5mm時為38度;?B型皮帶輪的帶輪半徑范圍在62.5mm~80mm時為34度;80mm~100mm時為36度,大于100mm時為38度。
C型皮帶輪的帶輪半徑范圍在100mm~125mm時為34度,125mm~157.5mm時為36度,大于157.5mm時為38度。
D型皮帶輪的帶輪半徑范圍在157.5mm~225mm時為36度,大于225mm時為38度;E型皮帶輪的帶輪半徑范圍在250mm~315mm時為36度,大于315mm時為38度。
